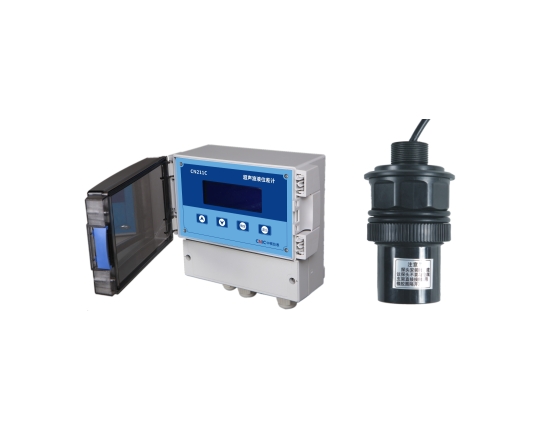

超聲波液位計是由微處理器控制的數字液位儀表。在測量中超聲波脈沖由傳感器發出，聲波經液體表面反射后被同一傳感器接收或超聲波接收器接收，通過壓電晶體或磁致伸縮器件轉換成電信號，并由聲波的發射和接收之間的時間來計算傳感器到被測液體表面的距離。由于采用非接觸的測量，被測介質幾乎不受限制，可廣泛用于各種液體和固體物料高度的測量。
超聲波液位計的常見問題及解決方案
1. 超聲波液位計液面波動較大
答：現場容器常常有攪拌，液體波動較大，影響超聲波液位計的測量，該種情況下可以適當?shù)慕档推渌俣龋蛘邔⒊暡ㄒ何挥?jì)的探頭稍偏離中心，或者用多次測量的平均值，如果條件允許，可以安裝靜管，有效消除因攪拌器攪拌對超聲波液位計的影響。
2. 超聲波液位計的變送器數值波動大
答：超聲波液位計的變送器數值波動大，有可能是信號方面，也有可能是測量流量的波動。檢查傳感器探頭有水結冰或有懸浮物干擾或者是環境電磁場干擾，可以調整探頭位置，提高信號的強度，如果是測量液體的波動大，則位置不好，重新選點。
3. 盲區影響超聲波液位計的測量
答：由于超聲波液位計發出超聲波脈沖時，具有一定的時間和寬度，同時發射完超聲波后傳感器還有余振，期間不能反射回波，導致從探頭表面向下開始的一小段距離無法正常的檢測，這段距離被稱作盲區。超聲波液位計量程小，則盲區小，反之，量程大，盲區大。所以在超聲波液位計選型上，我們要求測量的最高液位不得高于超聲波液位計的盲區。
4. 蒸汽、霧氣對超聲波液位計測量有影響
答：當工作環境的溫度很高時，液體介質容易產生蒸汽或霧氣，由于蒸汽比空氣要輕，所以上浮到罐頂部，形成了一層對超聲波脈沖有吸收和散射作用的蒸汽層。通過加裝靜管，可以減少或削弱蒸汽層對測量的影響。
5. 壓力和溫度對超聲波液位計測量有影響
答：因?yàn)槁曀僭谡婵障聼o(wú)法傳播，而超聲波的本質是一種聲波，且屬于機械波，故它也不能在真空中傳播。其次，是溫度，雖然超聲波液位計的參數匯總有最大壓力值，但是隨著溫度的升高，該最 大壓力值會相應減小，所以在選型的時候要注意此參數。 另外對于在戶外安裝的液位計，可以采用加裝遮陽罩等措施來減弱溫度因素的影響。
在安裝導管時注意以下事項：
1. 選擇合適的導管直徑。
2. 要求導管內部光滑，無焊接縫。
3. 在盲區內開小孔，確保管內外壓力平衡。
4. 導管下端要浸沒在最低測量液面下。
5. 導管下端要開45°斜口，保持液體正常流動。
